3DPro2300 | Radar Scanner 3D para medición de sólidos a granel
Radar escáner 3D de alta frecuencia (120–140 GHz) para medición precisa de nivel, volumen y distribución de sólidos a granel. Ideal para silos industriales, permite visualización tridimensional y control inteligente del material almacenado.
Descripción

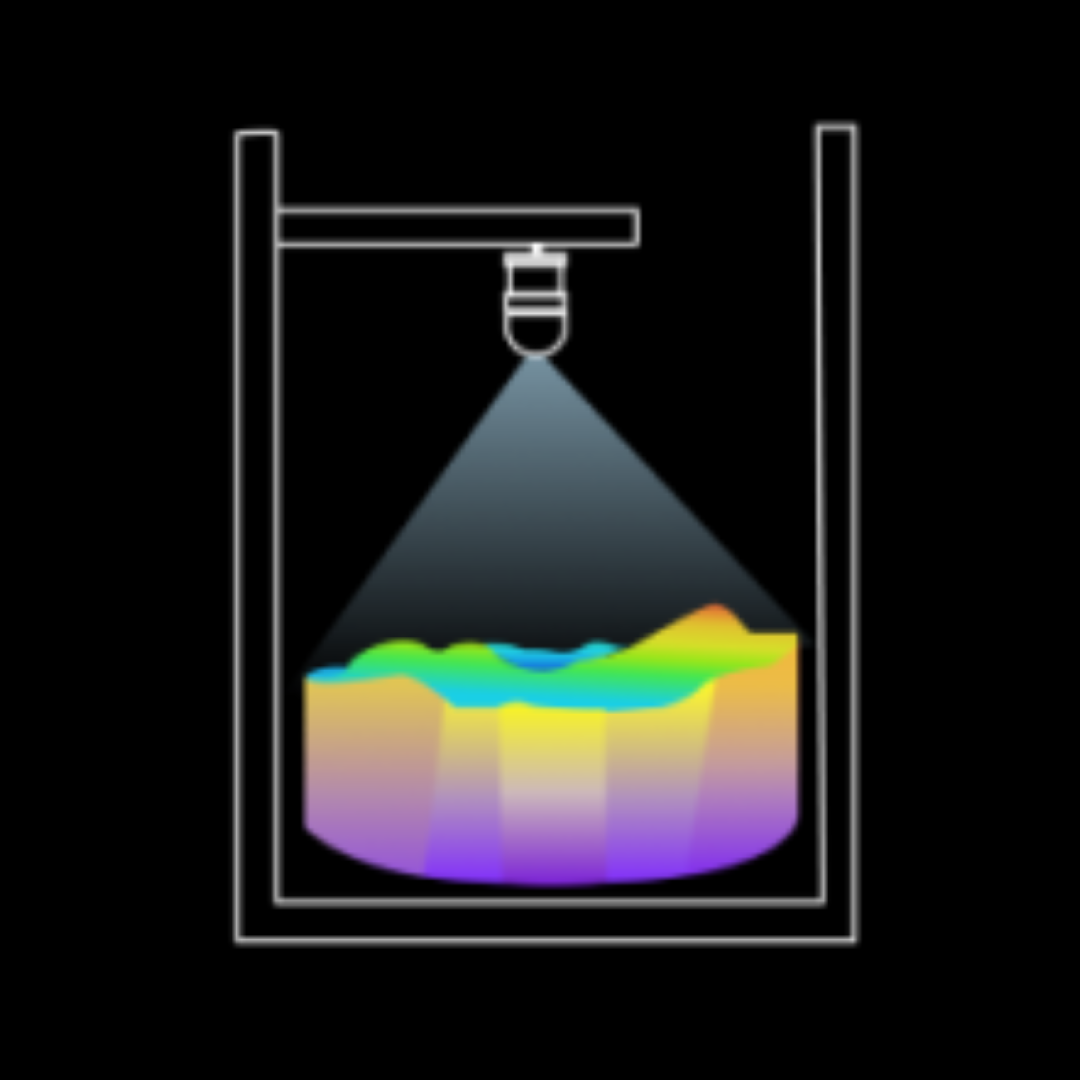

El 3DPro2300 Radar Scanner está basado en tecnología FMCW (onda continua de frecuencia modulada) en el rango de terahercios (120–140 GHz). Cuenta con un sistema de escaneo interno con rotación horizontal y ajuste de inclinación que permite escanear toda la superficie del material dentro de un silo o depósito, capturando datos desde múltiples ángulos con alta resolución.
A través de procesamiento de imágenes, big data, inteligencia artificial y transformación de nubes de puntos 3D, el radar genera un modelo espacial completo. Esto permite calcular con precisión el nivel, volumen, masa y distribución del material en tiempo real, brindando visualización tridimensional dinámica.
El sistema permite conexión con múltiples plataformas y protocolos industriales, integrándose fácilmente a sistemas de gestión y control. Su alta frecuencia y precisión lo hacen ideal para la industria minera, cementera, alimenticia, energética y almacenamiento de productos a granel.
Aplicaciones

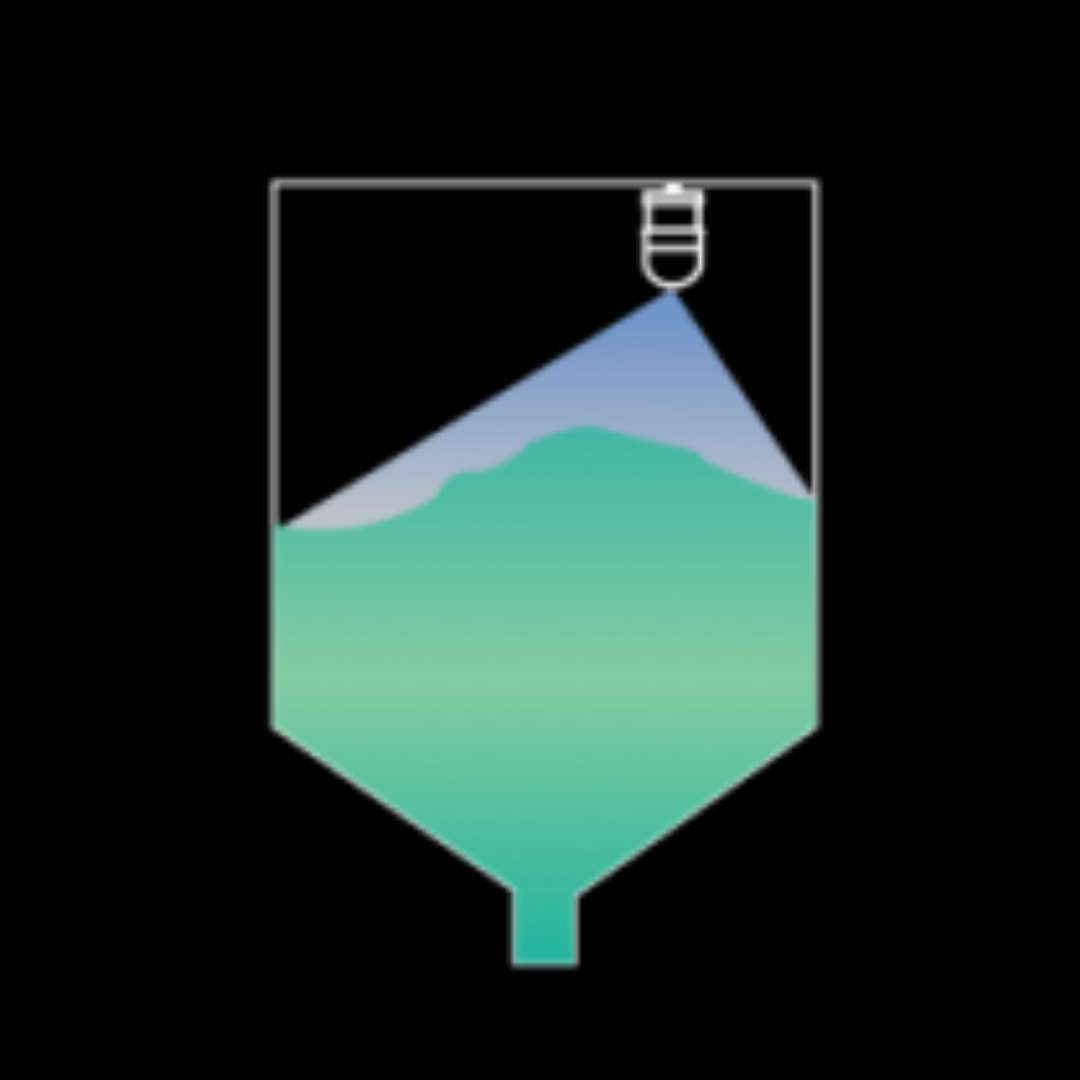

- Medición de nivel, volumen y masa en silos de sólidos a granel
- Gestión inteligente de inventarios de materiales sólidos

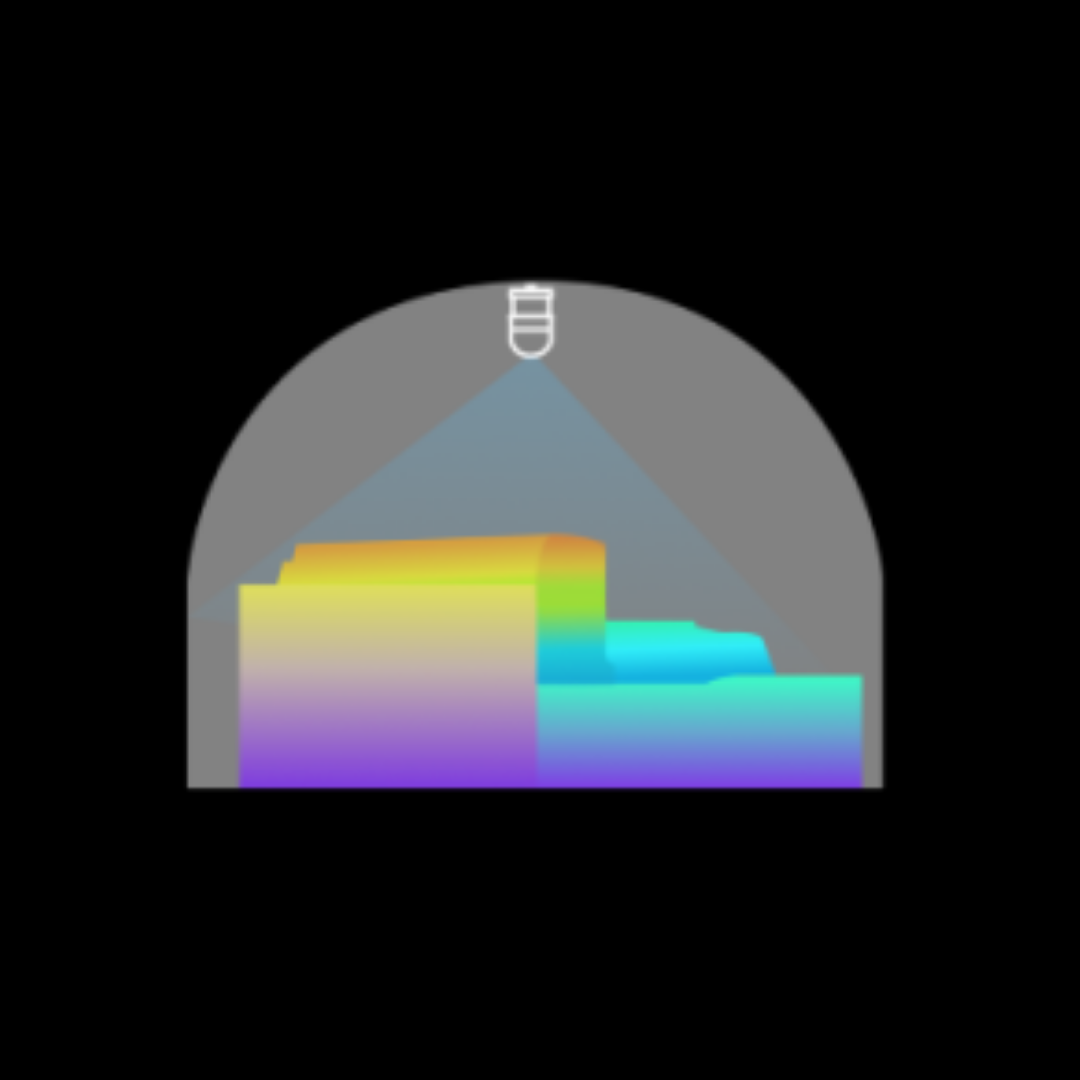

- Visualización 3D en depósitos con formas irregulares
- Control de procesos en almacenamiento y despacho
- Optimización logística e integración con sistemas SCADA/MES/ERP
Especificaciones
| Especificación | Detalle |
|---|---|
| Frecuencia de transmisión | 120 GHz – 140 GHz |
| Material a medir | Polvos, partículas, sólidos a granel |
| Rango de medición | 0.6 m – 90 m |
| Ángulo del haz | 1.5° |
| Rotación horizontal | 0°–360° (paso ajustable de 1°) |
| Inclinación vertical | -90° a 90° (paso ajustable de 1°) |
| Material del cuerpo | Aleación de aluminio 6061 / Nylon |
| Alimentación | 24 VDC / 220 VAC |
| Potencia | 8 W |
| Peso | 6.5 kg |
| Temperatura de trabajo | -40 °C ~ 75 °C |
| Temperatura ambiente | -40 °C ~ 80 °C |
| Presión de trabajo | 0…1 bar (personalizable) |
| Grado de protección | IP67 |
| Precisión de nivel | ±2 mm |
| Precisión de modelado 3D | 0.5% FS…±2% FS |
| Salidas de señal | 4–20 mA, RS485, MODBUS, TCP, OPC, WebAPI |
| Método de comunicación | Ethernet, fibra óptica, 4G/5G |
| Instalación | Brida estándar ≥DN200 |
| Puntos de detección | Hasta 16.200 |
| Visualización | Imagen 3D en múltiples terminales simultáneos |
