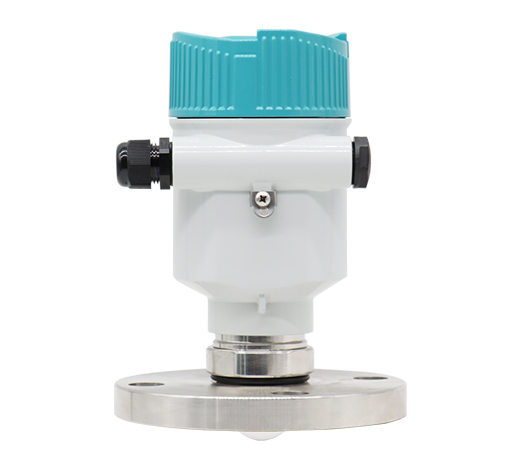

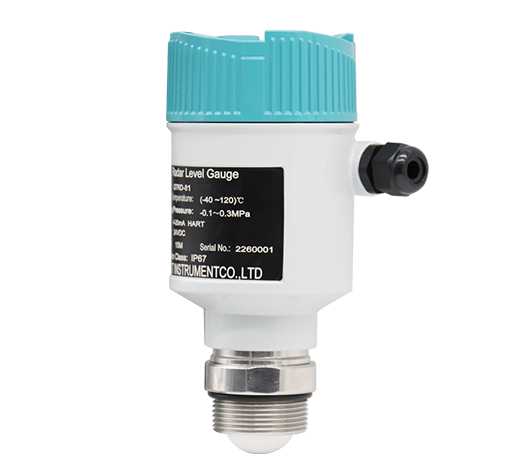

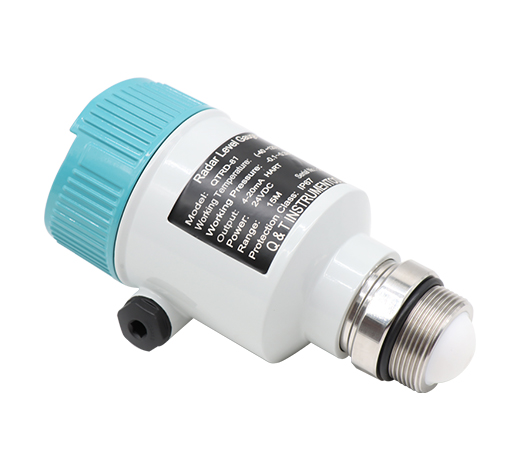

QTRD-81 | Medidor de nivel de radar de 80 GHz
Medidor de nivel de radar de 80 GHz de alta precisión (±1 mm), rango hasta 120 m, resistente a condiciones extremas y con múltiples opciones de comunicación (HART, Modbus, Bluetooth).
Descripción
El QTRD-81 es un medidor de nivel de radar de 80 GHz basado en tecnología FMCW (onda continua de frecuencia modulada), diseñado para la medición precisa y confiable de líquidos, sólidos y polvos en condiciones exigentes. Gracias a su antena de alta frecuencia y a su avanzado procesamiento de señal, ofrece una exactitud de nivel milimétrico (±1 mm) y un rango de medición de hasta 120 m.
Su diseño compacto o remoto, junto con materiales resistentes a la corrosión (PTFE, SS304 o SS316), permite su uso en tanques de almacenamiento, procesos químicos, aplicaciones mineras y ambientes agresivos. Es inmune a variaciones de temperatura, presión, polvo, vapor y humedad, asegurando estabilidad en condiciones extremas.
Con opciones de salida 4-20 mA, HART, Modbus RS485 y Bluetooth, el QTRD-81 se adapta a diferentes sistemas de control y facilita la configuración remota, reduciendo tiempos de mantenimiento.
Aplicaciones
- Medición de nivel en tanques de líquidos químicos y aceites
- Control de polvos y sólidos a granel (minería, cemento, granos)
- Plantas de tratamiento de agua (ríos, lagos, depósitos industriales)
- Procesos con condiciones extremas de temperatura, presión y corrosión
- Medición en ambientes con polvo, vapor o condensación
Especificaciones
| Tecnología | Radar FMCW de 80 GHz |
| Frecuencia | 76~81 GHz, ancho de escaneo FM 5 GHz |
| Rango de medición | 10 m, 20 m, 30 m, 80 m, hasta 120 m |
| Exactitud | ±1 mm (≤30 m) | ±3 mm (≥30 m) |
| Resolución | ±1 mm (condiciones ideales de laboratorio) |
| Zona ciega | 0,15 m (≤35 m) / 0,4 m (≤85 m) / 0,6 m (≤120 m) |
| Ángulo de haz | desde 3° hasta 8° (según modelo) |
| Material de la carcasa | Aluminio fundido, SS304 o SS316 |
| Partes mojadas | PTFE, acero al carbono, SS304, SS316 |
| Conexiones de proceso | Rosca G1½”, NPT 1½”, bridas DN40 a DN150 |
| Fuente de alimentación | 18–28 VCC o 85–265 VCA |
| Salida de señal | 4–20 mA (2 o 4 hilos), HART, Modbus RS485, Bluetooth |
| Temperatura de proceso | -30 °C a +100 °C (según modelo hasta +1000 °C) |
| Presión de proceso | hasta 3 MPa (según modelo) |
| Temperatura ambiente | -30 °C a +70 °C |
| Protección | IP67 |
| Certificación opcional | A prueba de explosiones Ex d IIC T6 Gb |
| Idiomas de interfaz | Inglés, español, ruso, portugués, coreano |
